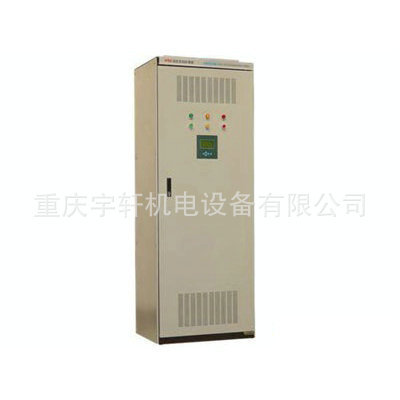

无功动（静）态补偿柜

动态无功补偿柜特点：

以微处理器为检测、控制核心，实时检测负载无功功率，快速计算补偿容量，按照预置投切逻辑实现迅速判断和控制；

采用晶闸管构成高速无触点投切开关，响应及时迅速，可靠性高，使用寿命长；

自动跟踪选择系统零过渡过程时刻投切电容器组，暂态过程极短，实现对无功功率的快速动态补偿；

电容器投切过程中无涌流冲击，无操作过电压，投切扰动极小，电容器衰变小，故障率低；

动态响应速度小于20毫秒，功率因数动态补偿至0.95以上，并可有效控制由于无功变化导致的电压波动；

内含谐波控制电抗器，电容器工作应力小，无谐波放大和共振危险，在谐波含量较高的配电系统中也能稳定可靠地工作；

电容器投切控制采用编码加循环工作方式，投切快速、准确，并能进一步降低电容器工作应力，充分延长电容器寿命；

可实现分相动态补偿，适用于各种不对称冲击负荷；

电容器投切阈值和响应时间可编程，并可实现手动投切和自动投切的转换，调试、检验方便，适用性更广；

采用多重软、硬件抗干扰措施, 抗干扰能力强，工作可靠；

具有自检功能和过压保护、过流保护等多种硬件保护功能，确保设备的稳定可靠运行；

自动监测系统电压、电流、有功、无功和补偿前、后系统功率因数；

数字化控制和参数设置，液晶汉字显示，RS485接口，标准MODBUS通讯协议，计算机远程监控功能，历史事件记录功能；

可多模块并联运行，安装调试简单，维护方便。

工作原理简介

设备由检测单元、主控单元、投切执行单元和电容器组（含电抗器）四大部分构成。检测单元通过电压、电流传感器实时检测系统电压和电流的瞬时值，并实时计算出电压、电流有效值和系统所需无功功率等控制参量，由主控单元完成逻辑判断并发出相应的控制指令，控制投切执行单元投切电容器组，实现对负载无功功率的动态跟踪补偿。

无功补偿装置电容器回路中串联7%或14%解调电抗器，转移电容/电网的谐振频率到低于主要次谐波次数（5次或3次谐波），避免电容器与电网谐波谐振而导致的电容器损坏甚至电网崩溃。

主控单元内含有先进的零过渡过程时刻检测控制系统，确保在零过渡瞬时投入电容器，零电流时刻自然关断切除电容器，投切过程无暂态扰动，避免了涌流冲击和操作过电压，保障了动态无功补偿的实时性，同时也有效降低了投切过程对晶闸管和电容器的电应力冲击，极大地提高了设备工作可靠性和使用寿命。

动态无功补偿柜原理框图

主要技术指标

系统电压：400V

系统频率：50Hz

额定容量：100～350kvar/柜（普通型）；

100～200kvar/柜（高速型）；

串电抗比例：7％或14％（控制5次或3次谐振）

投切方式：接触器（普通型）；

电子开关（高速型）；

投切时间：10s～1min （普通型）；

5～20ms（高速型）；

安装场合：室内

温度范围： 低－15℃， 高45℃

海拔高度：小于2000m(更高可降额使用)

颜 色：浅灰（其它颜色可以根据客户要求提供）

•
