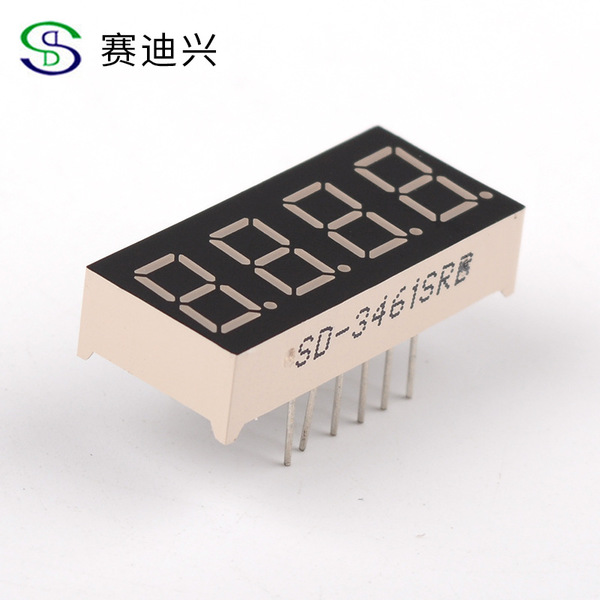

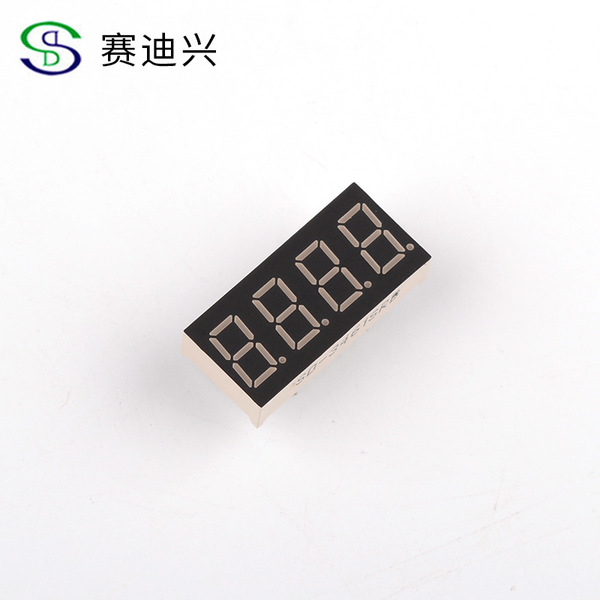

1．型号（PART NO）：SD-3461SRB-10.28（共阴）

2．说明（Description）：

发光颜色（Emitted Color）：红色

外观颜色（Lens Color）：黑、白两色

外形尺寸（Max Size）：如结构尺寸图所示

极限参数（Absolute Maximum Ratings）建议使用驱动检测

红色（RED）

参数（Parameter）	单位（Symbol）	极限值（Maximum Rating）	单位（Unit）
功耗（Power Dissipation）	Pd	55．5	mW
脉冲电流（Peak Forward Current）	Ifp	60	mA
直流电流（Continuous Forward Current） Forward )Current	Ifm	30	mA
反向电压（Reverse Voltage）	VR	5	V
工作温度（Operating Temperature Range）	Topr	-40→ +85	℃
储藏温度（Storage Temperature Range）	Tstg	-40→ +100	℃
静电电压（Static Voltage）	Var		V

*焊接温度（Lead Sodering Temperature）：260℃ for 3 seconds

*当工作温度高于25℃时，Ifm,Ifp和Id必须降低；电流降低率是-0.36mA/℃（直流驱动），或-0.86mA/℃

（脉冲驱动）功耗降低率是-0.75mW/℃。产品的工作电流不能大于对应工作温度条件Ifm或Ifp的60%。

For operation above 25℃, The Ifm Ifp & Pd must be derated, the Curent derating is –0.36mA/℃ for DC

drive and -0.86mA/℃ for Pulse drive, the power dissipation is -0.75mW/℃. The product working current

must not more than the 60% of the Ifm or Ifp according to the working temperature.

光电特性（Optical-Electrical Characteristic）建议使用驱动检测

红色（RED）

3.结构尺寸（MechanicalOutline）电路图（Circuit Diagram）:

外形尺寸30*14

(未注尺寸公差Unspecified Tolerances is: X±0.2 发光颜色：红色

4.保存和焊接条件（Storage & Soldering Condions）:

l Store with care. Storing the units in bad condition ●注意保存，保存条件不好时，会降低膜片

will cause the reflector sheet and decrease it’s 与反射壳（导光板）的粘附力。

adhesive power. Storage the products under the 推荐保存条件为：温度25℃±10℃

condition :temperature ( 25℃ ± 10℃ ) and humidity 湿度65℃CRH±20℃CRH

(65℃ CRH±20℃ CRH) our recommendation.

l The Soldering Temperature is 260±5℃ and Soldering ●焊接温度260℃±5℃，焊接时间小于3秒，

Time should be less than 3 sec, and soldering iron 烙铁功率小于30W。

power should be less than 30W.

l The soldering point should be farther than 1.6mm ●焊接点应离产品实体大于1.6mm。

from boby.

外观判定条件

5．外观目测条件：40W日光灯作光源与产品相距约1米（环境亮度）200Lux）检测者与产品视距为25-30cm。

标准：黑.白点大小为0.1≤￠＜0.15最多允许有3个，且间距必须大于1cm,

黑.白点大小为0.15≤￠＜0.20最多允许有2个，且间距必须大于1cm，

黑.白点大小为0.20≤￠＜0.25最多允许有一个，划伤￠≤0.1mm,长度＜1mm,最多允许1条；面花，膜纸花，当产品不反光，且发光效果不见该缺陷时，则可接受。

6．发光效果检验条件：在环境亮度＜9Lux的条件下目测，视距应在25-30cm。

标准：黑.白点大小为0.1≤￠＜0.15最多允许有3个，且间距必须大于1cm,

黑.白点大小为0.15≤￠＜0.20最多允许有2个，且间距必须大于1cm，

黑.白点大小为0.20≤￠＜0.25最多允许有一个，划伤￠≤0.1mm,长度＜1mm,最多允许1条；面花，膜纸花，当产品不反光，且发光效果不见该缺陷时，则可接受。

尺寸检测条件：依据图纸，使用计量卡尺，注意检测人为误差。

电性能检测条件：依据图纸，工艺，在额定工作电压或恒定的电流下，执行《QA成品检验方法》功能的相关内容，带针脚产品须作5PCS上锡实验。

判定类别	判定范围	MAJOR	MINOR
成品检验判定标准	外观检验	A. 膜纸：不齐、贴歪≥0.25mm。 B. 引脚氧化或掉铜皮、或不按要求上锡披峰。 C. 条形歪斜、松脱、脚短/长、膜纸变形、翘起。 D. 产品弯曲、变形、划伤、毛刺。	A. 膜纸不齐导致露出或超宽0.25mm内进0.25mm以下，0.15mm以上；脏、皱等。 B. 产品反面非有效发光区域有手印、水渍印。
	尺寸检验	A. 长、宽、厚等重要尺寸超差≥0.2mm,其它尺寸超差在0.25mm以上。 B. 膜纸过大在0.25mm以上。 A. 虚边、毛刺等引起的尺寸超差在0.2mm以下,0.1mm以上。 B. 小于严重缺陷的尺寸超差。
